Catalyst 8000 – Edge-routrar och Gateway för SD-WAN, 5G och multi-cloud

av Finn Poulsen


Cisco har precis lanserat en helt ny routerserie – Catalyst 8000!

Och uppställningen är …

  • Catalyst 8300 Edge-plattformar
  • Catalyst 8500 Edge-plattformar
  • Catalyst 8000v Edge Virtual Routers
  • Catalyst Cellular Gateway

Vad?
Catalyst är ett välkänt namn bland:

  • Switchar
  • Accesspunkter
  • Trådlösa Controllers

Ja, det är sant. Och nu får routrar också privilegiet att bära Catalyst-varumärket.

Catalyst 8300 edge-plattformar

Dessa helt nya routrar är designade för WAN och kör antingen traditionell IOS-XE-multifunktionell programvara eller SD-WAN som en cEdge-router. De kommer med Unified IOS-XE-images, som innehåller både de ovannämnda funktionerna och som kan väljas och ändras av kunden.

Låt oss ta upp dem på CATwalken…

Catalyst 8300 Edge router C8300-2N2S-4T2X

Figur 1 – C8300-2N2S-4T2X

Catalyst 8000 Edge routrar - Cisco C8300-2N2S-6T

Figur 2 – C8300-2N2S-6T

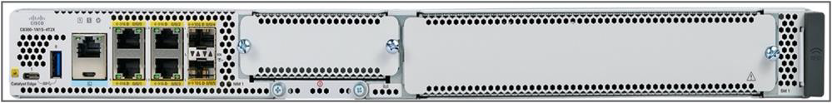

Catalyst 8000 Edge-routrar - Cisco C8300-1N1S-4T2X

Figur 3 – C8300-1N1S-4T2X

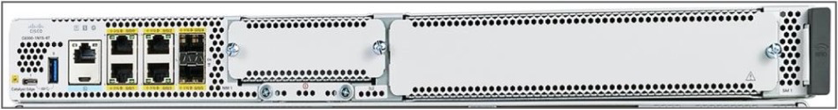

Catalyst 8000 Edge-router - Cisco - C8300-1N1S-6T

Figur 4 – C8300-1N1S-6T

Var passar dessa plattformar in?
Dessa enheter presenteras som WAN-routrar som är dimensionerade för medelstora eller stora filialer – eller till och med mindre Campus eller datacenter. Beroende på trafikprofilen kan dessa routrar ge upp till 15-20 Gbps vanlig IP-genomströmning eller upp till 5 Gbps IPSec-trafik (alla IMIX-siffror). Allt är beroende av licensiering, hårdvarumodell, portnummer och typ.

Routrarna siktar mot det segment som Ciscos nuvarande ISR 4400-routrar täcker idag, med några extra hästkrafter – så prestandamässigt kommer de att kunna komma in i sweet spot – någonstans mellan ISR-4400 och Cisco ASR1001-X / ASR1002-X routrar.

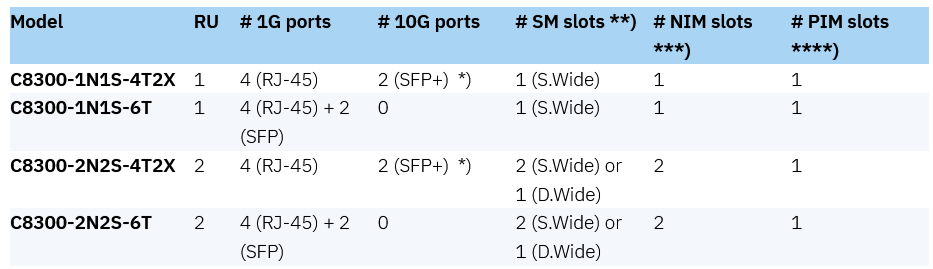

Modellöversikt

*) Kan köra 1GE genom att infoga en SFP istället
**) SM-kortplatser: Servicemodulplatser

  • “S.Wide” – Singel bredd
  • “D.Wide” – Dubbel bredd (kan användas som en dubbel bredd eller två Singel breda)
  • Inte alla (äldre) SM-X-moduler stöds
    – men nästa generations UADP-switchmoduler stöds
  • UCS E-Series M3-moduler stöds

***) NIM-kortplatser: Network Interface Modules
De flesta av de befintliga NIM-modulerna (från ISR400-serien) stöds.
****) PIM-kortplatser: Pluggbara gränssnittsmoduler
LTE (CAT4, CAT6 och CAT18) moduler stöds.

Ytterligare specifikationer:
Alla modeller levereras med:

  • Dubbla redundanta strömkällor per standard (AC eller DC)
  • Redundanta fläktar (för kylning) som standard
  • RFID-taggar (kan avmarkeras vid beställning)
  • Serviceability LED (Blue beacon)
  • Möjlighet att lägga till ytterligare lagring
  • Multicore Intel CPU-arkitektur
  • WAN MACSEC stöds på modellerna med 10 GE-portar i frontpanelerna
    • För modeller utan 10 GE-frontpaneler kan en NIM-modul installeras för att använda WAN MACSEC (produkt-ID: C-NIM-1X)
  • Standard RAM-minne är 8 GB – kan uppgraderas till 16 eller 32 GB
  • Kan beställas med PoE-nätaggregat, som i kombination med en PoE-switchmodul kan tillhandahålla POE + eller till och med UPOE (endast på de nya Ethernet-switchmodulerna)

När?
Kan beställas nu. Första leveranserna väntas i slutet av november.

Programvara då?
Cisco IOS-XE långlivade version 17.3.2 krävs och finns förinstallerad i lådan.

Catalyst 8500 edge-plattformar

Dessa nya routrar är också utformade för WAN, precis som Catalyst 8300-serien, men avsedda för datacenter eller samlokaliserade HUBs med höga bandbreddskrav. De kan fungera som en hub/aggregeringsrouter, både i traditionella WAN- och i SD-WAN-utförande. De kommer med Unified IOS-XE-images, som innehåller både de ovannämnda funktionerna och som kan väljas och ändras.

Och nu äntras scenen av…

Cisco C8500-12X4QC

Figur 5 – C8500-12X4QC

Cisco C8500-12X

Figur 6 – C8500-12X

Var passar dessa plattformar in då?
Dessa routrar är presenterade som WAN HUB/aggregeringsenheter i datacentret eller co-locationhubben, som kan hantera flera gränssnitt med hög hastighet. Beroende på trafikprofil kan dessa routrar ge upp till 190 Gbps vanlig IP-trafik eller upp till 32 Gbps IPSec-trafik (båda IMIX-siffrorna). Allt är beroende av licensiering, hårdvarumodell, portnummer och typ.

Dessa routrar kan ses som en ersättning för Ciscos nuvarande ASR1000 fasta X-modeller (ASR1001-X, ASR1002-X, ASR1001-HX och ASR1002-HX), med en betydande kapacitetsökning.

Modellöversikt

**) Alla portar kan inte aktiveras med maxhastighet samtidigt:

  • Upp till 240 G kombinerat!
  • Inte alla kombinationer är möjliga (vissa portar kommer att inaktiveras när andra aktiveras)

Ytterligare specifikationer:
Alla modeller levereras med:

  • Dubbla redundanta strömkällor per standard (AC eller DC)
  • Redundanta fläktar (för kylning) som standard
  • RFID-taggar (kan avmarkeras vid beställning)
  • Serviceability LED (Blue beacon) möjligheter
  • Möjlighet att lägga till ytterligare lagring
  • Tredje generationens QFP ASIC (andra generationen känd från ASR1000-serien) processorkomplex
  • WAN MACSEC stöds i alla portar
  • Standard RAM-minne är 16 GB – kan uppgraderas till 32 eller 64 GB

När?
Kan beställas nu. Första leveransen väntas i slutet av november.

Programvara då?
Cisco IOS-XE långvarig version 17.3.2 krävs och kommer förinstallerad i lådan.

Catalyst 8000v Edge Virtual Router

Catalyst 8000v är en rebranding av den nuvarande CSR1000v (Cloud Services Router). Den kommer att ha exakt samma funktion som CSR1000v, nämligen i:

  • Public Cloud-distributioner, som: AWS, Azure, GoogleCloud etc. som kör IaaS (Infrastructure as a Service)
  • Privata molndistributioner i ditt eget datacenter eller i en co-location hub

Fungerar som en gateway till dina egna applikationer, under din kontroll, oavsett om du använder SD-WAN eller en mer traditionell WAN-teknik.

Ledsen att göra dig besviken … men det finns inget att visa på scenen här 😉

När?
Kan beställas i detta nu, men missa inte noteringen om programvarutillgänglighet nedan.

Programvara då?
Cisco IOS-XE-programversion 17.4 krävs och förväntas vara tillgänglig i december 2020.

Det finns ytterligare en produkt som väntar bakom ridån:

Cisco Catalyst Gateway 5G multi-gigabit trådlös WAN

Om du tröttnat på problem med LTE/5G-täckning i ditt serverrum: med den här enheten kan du placera mobil WAN-antennerna där täckningen är bättre och ansluta den till routern med standard Ethernet-kablar.

  • Den kan drivas via PoE eller via en extern strömkälla.
  • Den stöder LTE/Cat 18-hastigheter (4G) men är bakåtkompatibel med Cat4- och CAT6-teknik.
  • Den har dubbelt SIM-stöd.

Den här enheten är inte enbart till för Catalyst 8000 Edge-plattformar, men den kommer att fungera ihop med andra IOS-XE-routrar, som ISR 4000 & ISR1000-seriens routrar, som har en (tillgänglig) WAN Ethernet-port.

Licensinformation:
Alla dessa nya plattformar har den obligatoriska tredelade DNA-licensmodellen, som också finns för:

  • Switchar i Catalyst 9000-serien
  • ISR- och ASR-routrar som kör SD-WAN

De tre nivåerna följer strukturen ovan:

  • DNA Essentials
  • DNA Advantage
  • DNA Premier

Men innehållet är annorlunda, och i icke-SD-WAN-utföranden kan det vara Perpetual.

Var du hittar mer information:
För Catalyst 8000 edge-serien, besök:
https://www.cisco.com/go/cat8000

Produktinformation för Catalyst Cellular WAN Gateway finns här:
https://www.cisco.com/c/en/us/products/routers/catalyst-cellular-gateways/index.html
